お世話になっているフォルクスワーゲンのディーラーで「カー用品の電源はオートライトのスイッチからの配線が簡単ですよ。」って聞いて家で調べてみました。
私の車はゴルフ７の前期で平成２５年式です。VWは車種でもちろん外見のデザインは違いますが、同じぐらいの年式のインテリアは共有なのでもしかしたら！ワーゲンのお車なら簡単にオートライトから常時電源・ACC電源(アクセサリー電源)・イルミ電源を確保できると思います。
まずはオートライトスイッチの取り外しから説明します。
ゴルフ７のオートライトスイッチは０→Auto→スモール→ヘッドライトで、ツマミを１段階引くとフォグランプ、もう１段引くとバックフォグです。
このオートライトスイッチの取り外しは０の状態でツマミを中に押し込みます。(3~4mm押し込めます) 押し込んだ状態でAuto側に回します。
ツマミがAutoの位置の状態で手前に引けばオートライトスイッチが抜け出ます。
そして、裏の配線を検電テスターで調べますが、先が太く上手く届かない。。😂 テスターをプチ改良 それは前記事で
改良後、配線の通電・導通チェックしました。

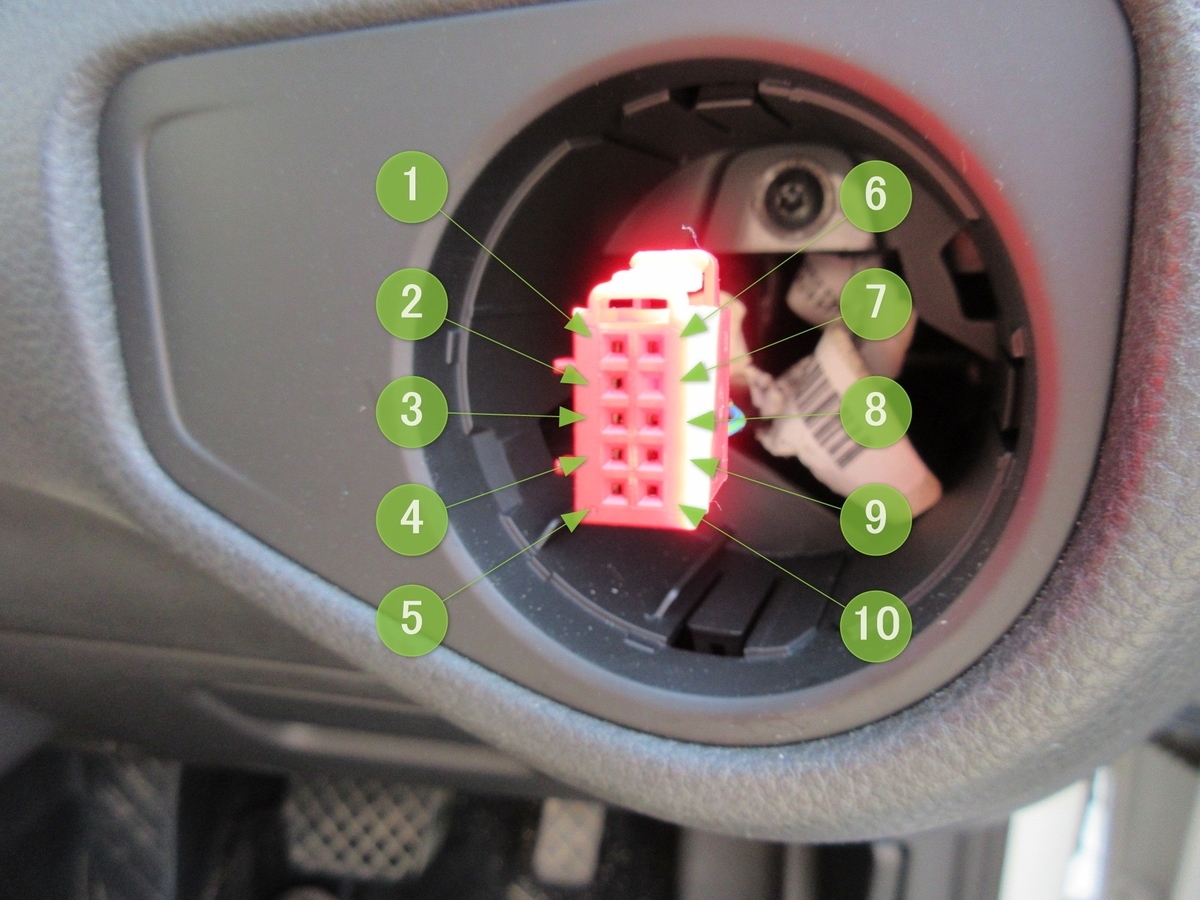

分かりにくいので裏のカプラーを外した物(ボデー側のカプラー)で説明します。
配線の色は
１・白色/黒色 ２・紫色 ３・水色/黄色 ４・黒色/黄色 ５・青色/緑色 ６・茶色 ７・無し ８・赤色/白色 ９・黒色/緑色 １０・水色
で、今回調べて確実な配線は
４・ACC電源(アクセサリー電源) ６・マイナス(アース) ８・常時電源 １０・イルミ電源
です。
他も調べたので分かっている範囲でお伝えすると、
１・ツマミがヘッドライトで通電 ２・ツマミがAutoでオートライトセンサーが反応で通電 ３・ツマミがスモールで通電 ５・バックフォグ(スイッチを入れるとアースに導通) ９・ツマミが０とAutoの状態で通電
フォグランプ配線が全く分かりませんでした。誰か分かる方居たら教えてください♪
まあ、ACC電源(アクセサリー電源)・マイナス(アース)・常時電源・イルミ電源が分かれば大体のカー用品はOKだと思います。
外車って難しい😰
