家に、８cmのPCシャーシファンが２つ余っていたので簡易的な空気清浄機を作ってみる事にしました。用途は、ハンダ付け時の煙が有害🤢 なので空気清浄機を作り有害物質を清浄してもらおうと言う考えです。🤔 その他、卓上の扇風機にも使えるので👍
早速、作っていきます。
材料
- PCファン ２個
- 低発砲塩ビ板 ２ミリ厚
- アングルアルミ材
- DCジャック
- ON/OFFスイッチ
- フィルター
- デジカメ用の小型三脚

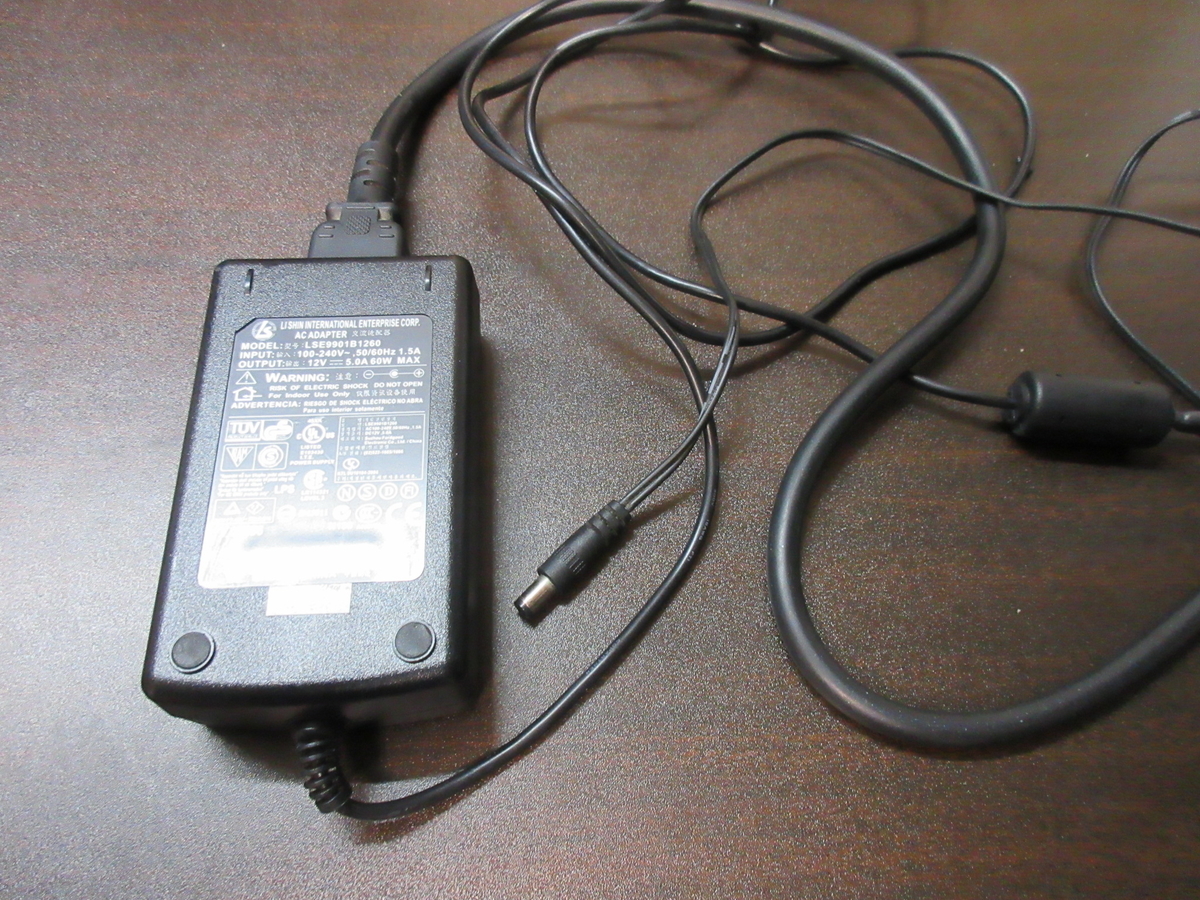

- １２VのDC電源
- その他、接着剤など
作り方

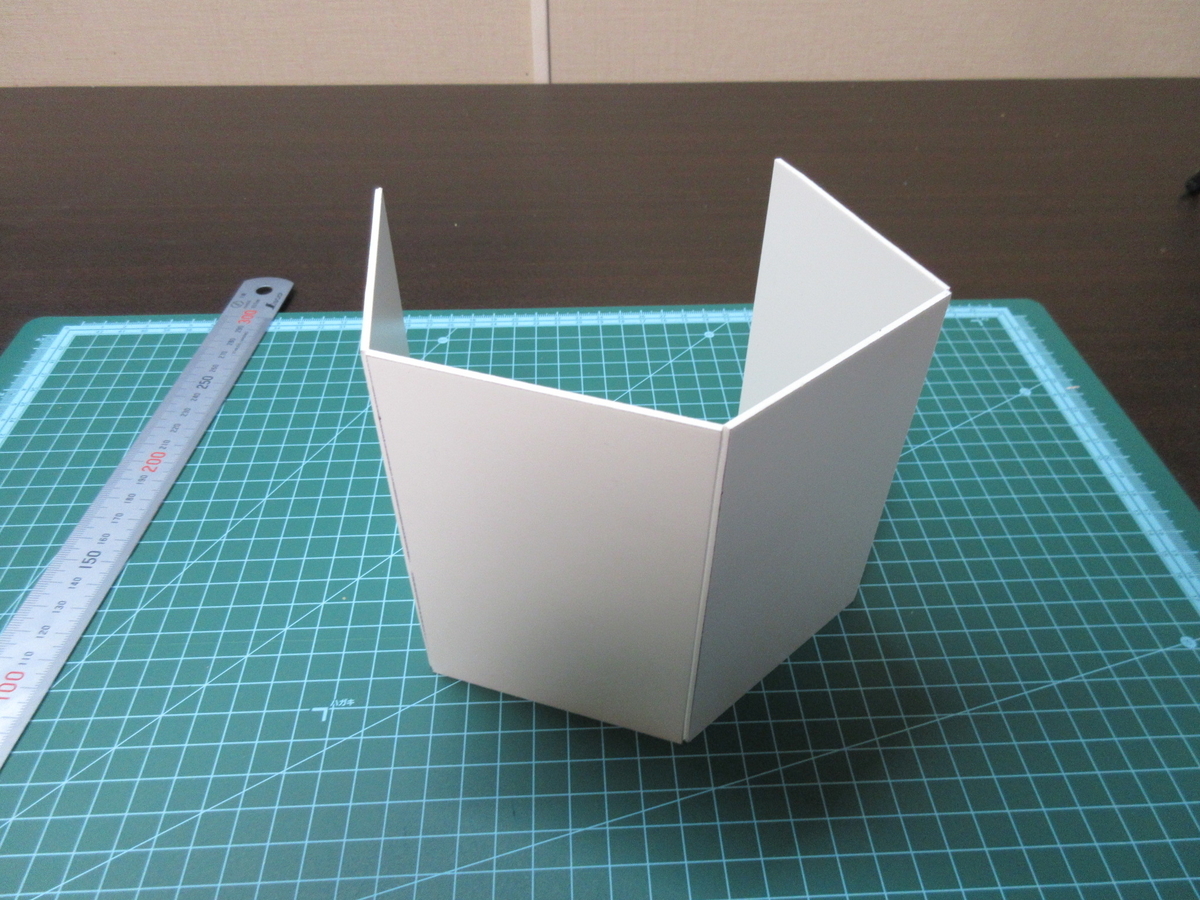

まずは、低発砲塩ビ板のカットです。

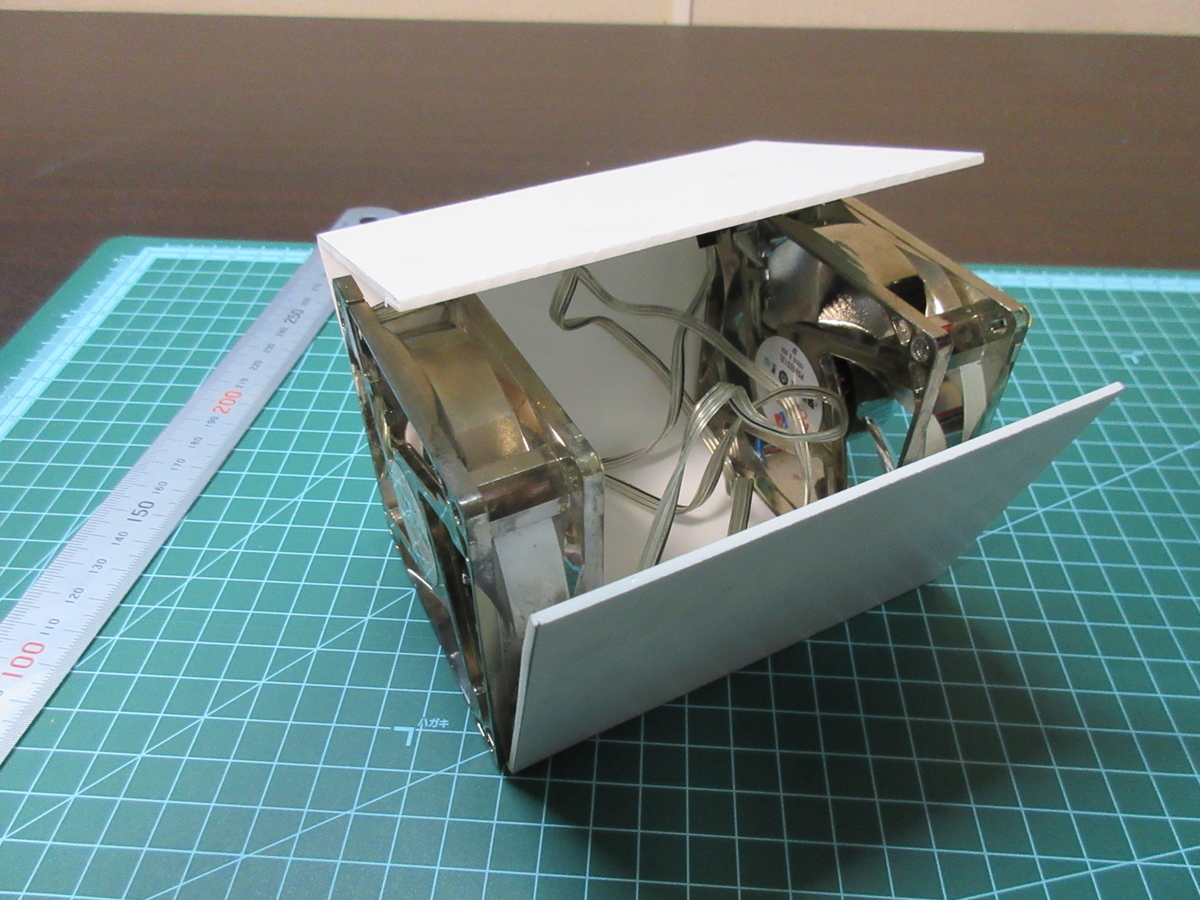

８cmファンを低発砲塩ビ板で囲ってあげる様にサイズを調整(８cm×４個分)、奥行きは１２ｃｍにしました。
つなぎ目は切り離さない様にカッターナイフで切れ込みを入れるだけです。

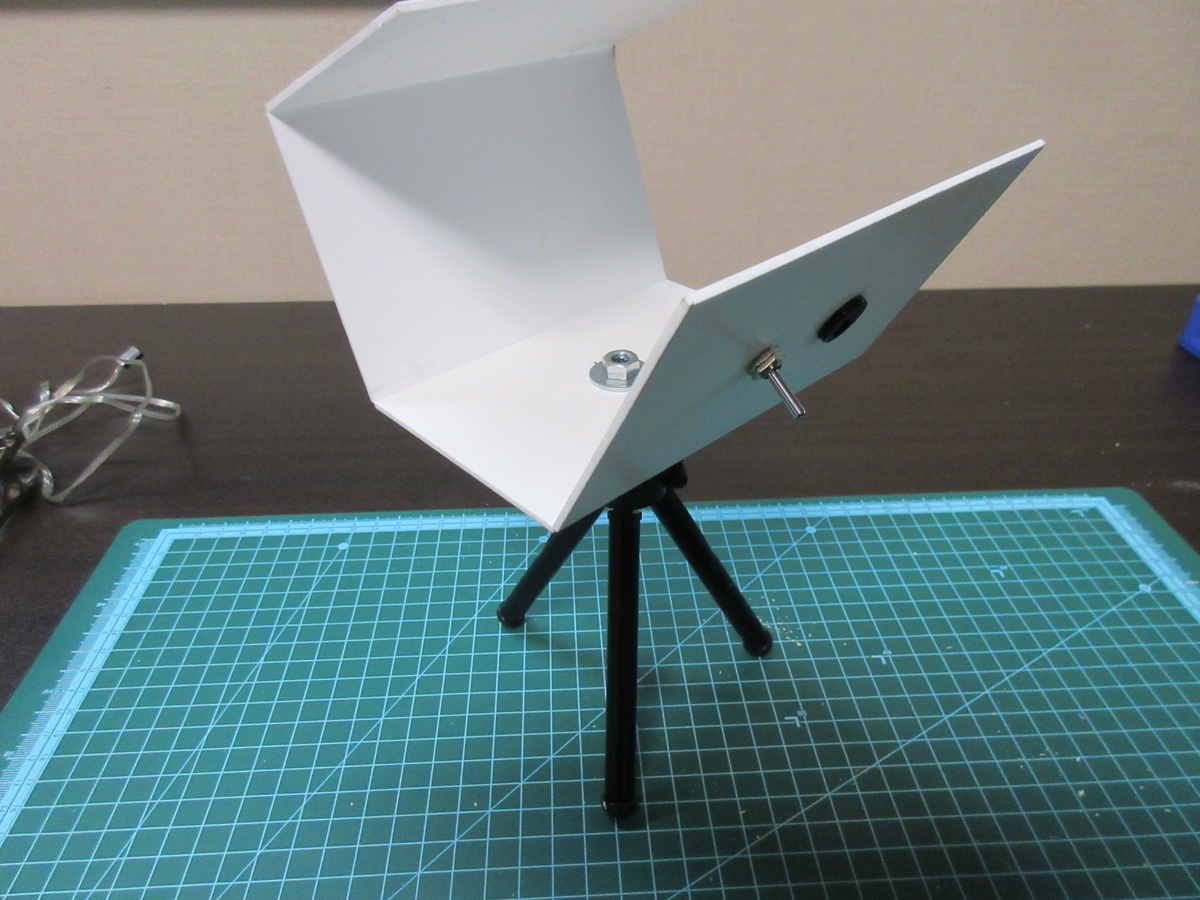

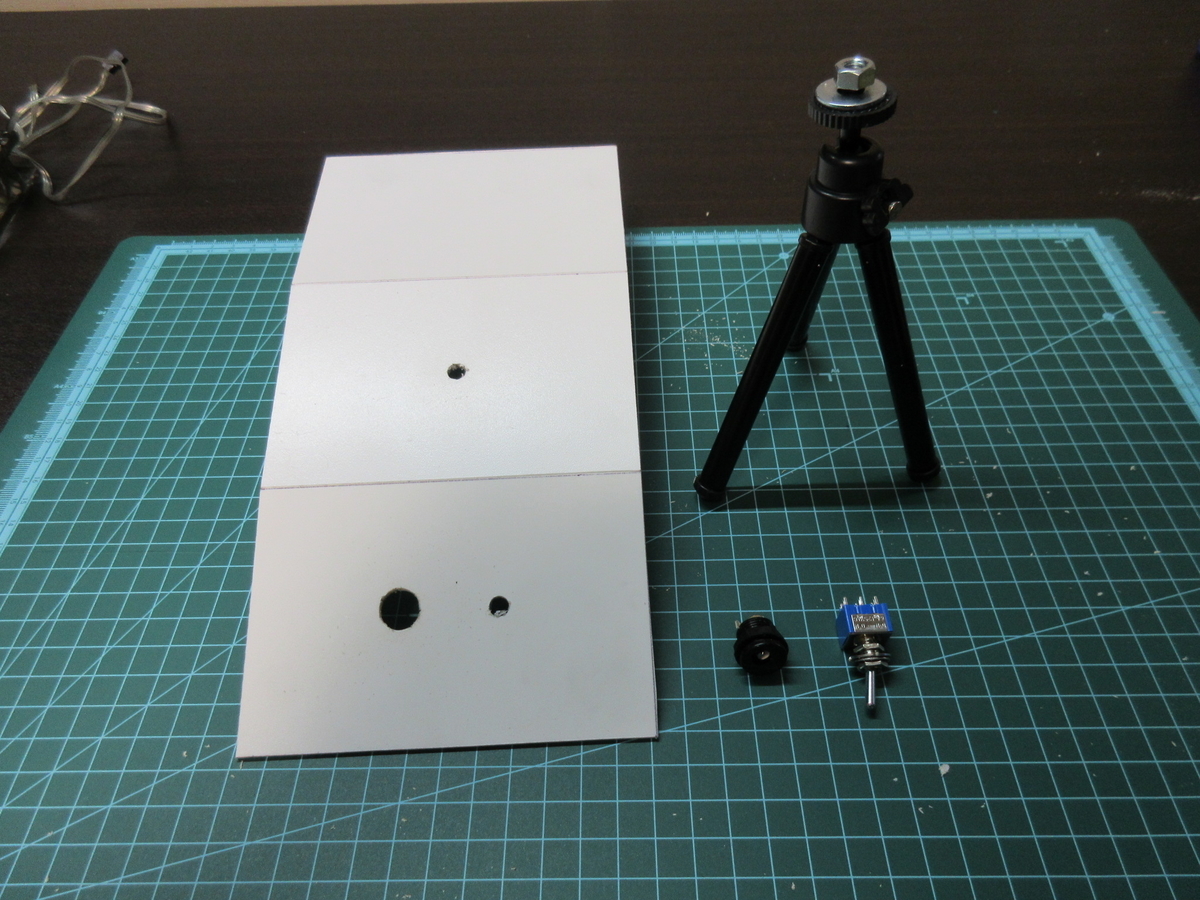

次に、三脚・DCジャック・ON/OFFスイッチを取り付ける穴を開けます。
PCファンの配線方法

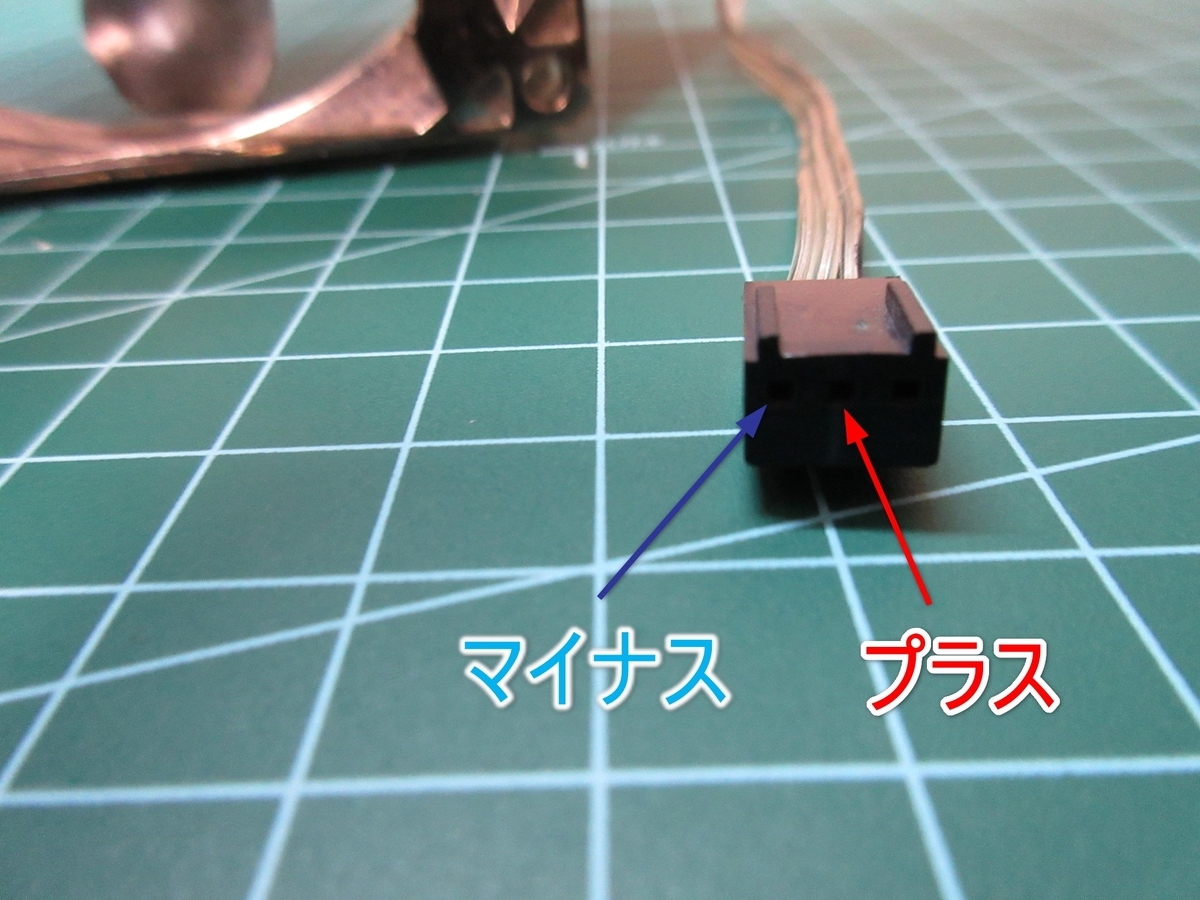

３ピンのファンは、突起部を上にした状態で左側がマイナス・真ん中がプラスになります。

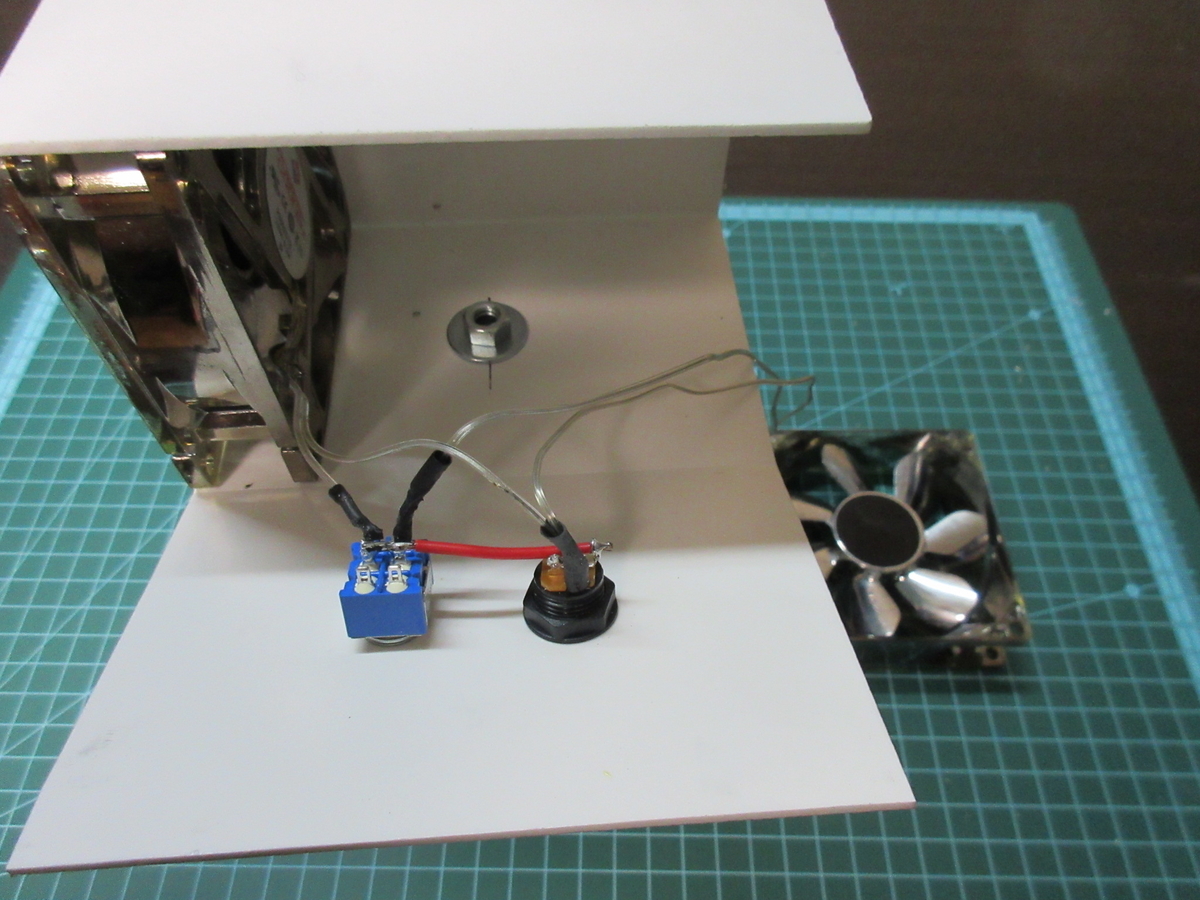

DCジャックのプラス→スイッチ→PCファンのプラス・PCファンのマイナス→DCジャックのマイナスと言う感じの配線です。
接着

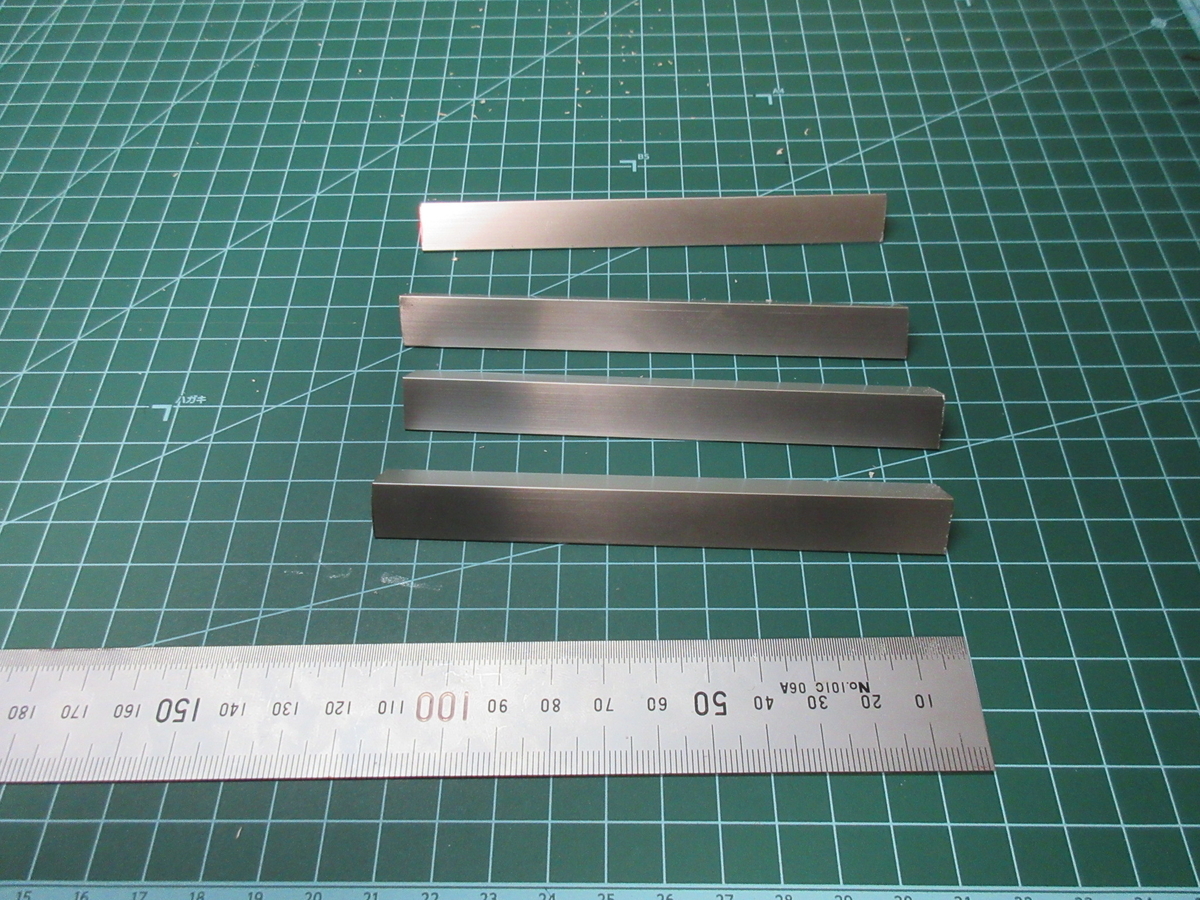

アルミのアングル材を１２cmに４つカットして、下の写真の様に四隅に接着しました。その時PCファンの１つは接着固定しました。

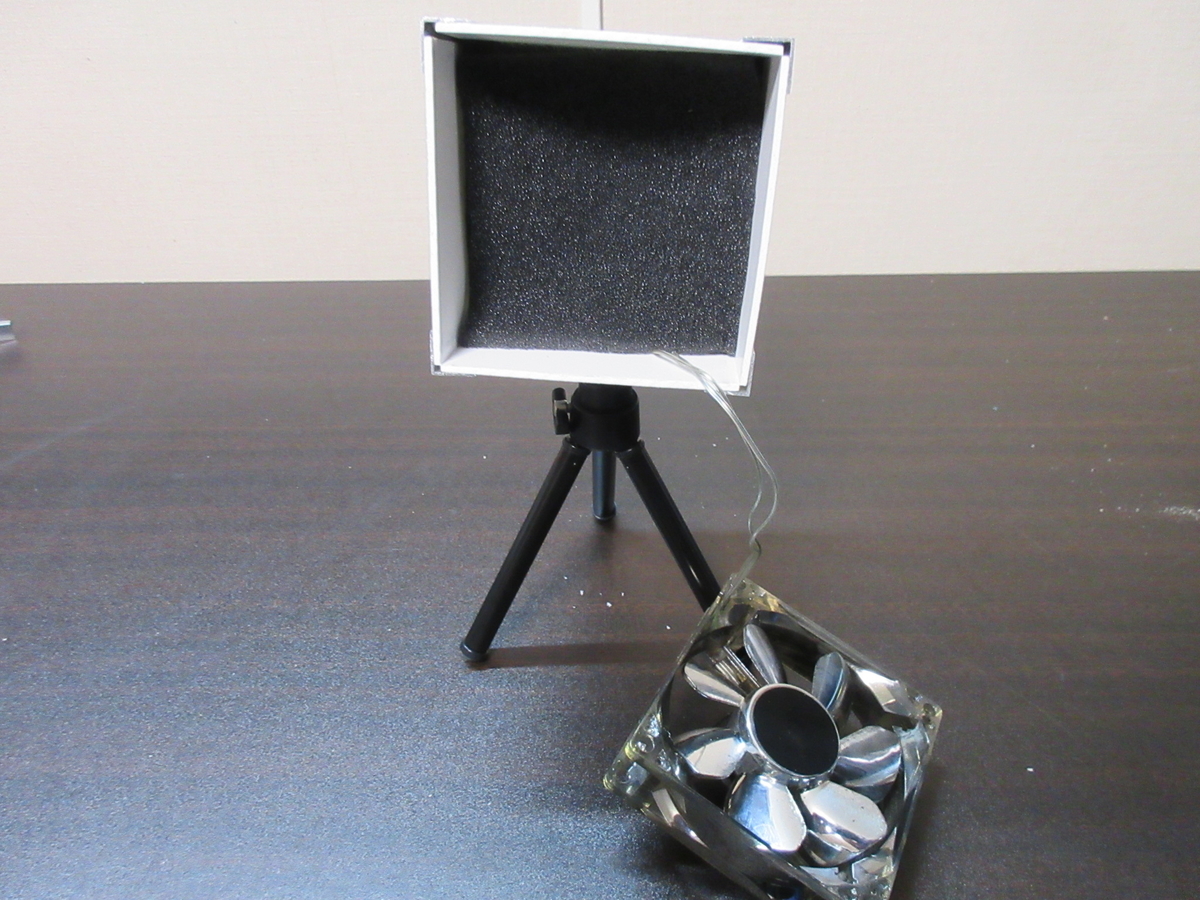

後はフィルターを８cm×８cmにカットして詰め込むだけ
完成

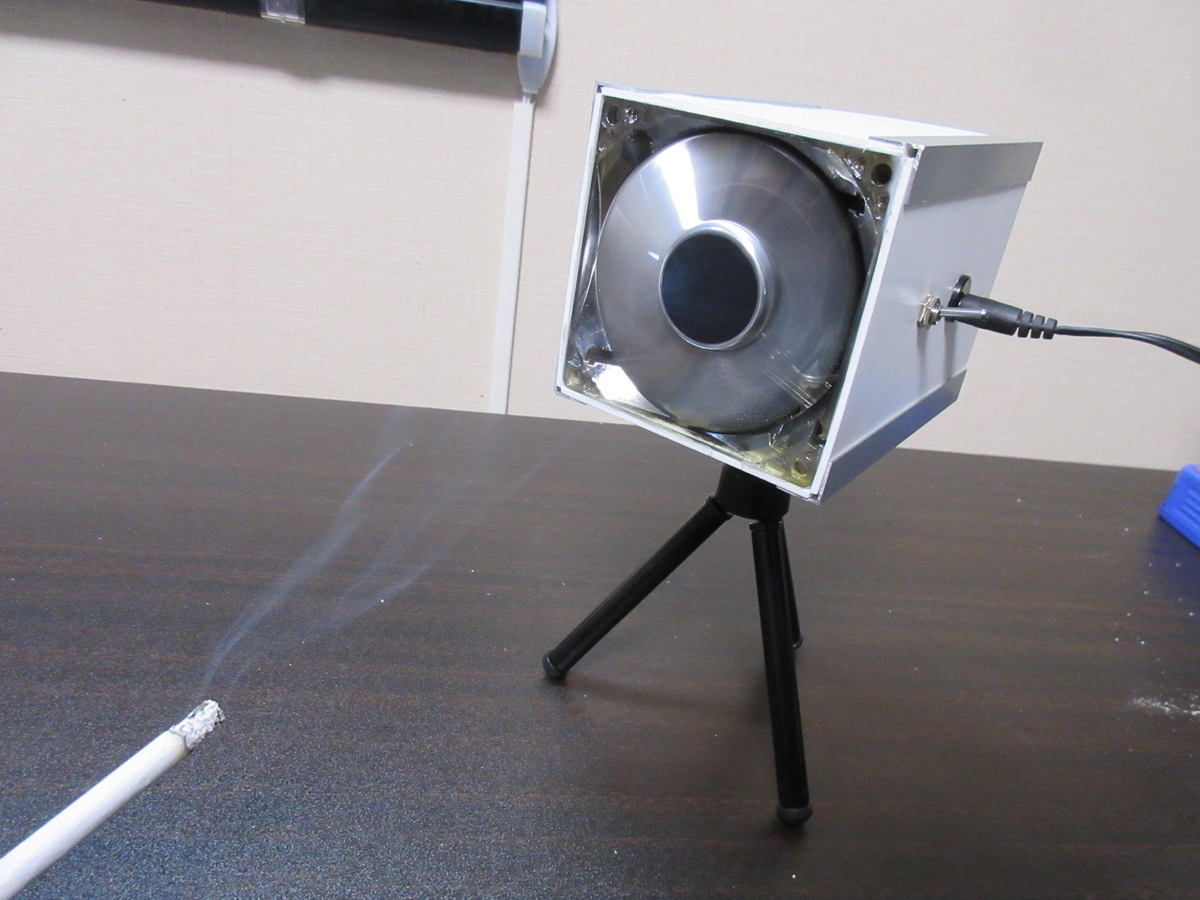

しっかり煙を吸い込んでくれています。😏
風量も結構あるのでフィルターを取れば卓上扇風機としても使えそうです。
